BREYER Versuchsanlage
zur Herstellung von Folien (Platten)
Ihre Ideen. Unsere Technik. – Versuchsanlage für hochwertige Flachfolien
Mit den BREYER-Versuchsanlagen können Sie Ihre eigenen Materialien und Produktideen unter realen Produktionsbedingungen testen. Profitieren Sie von über 75 Jahren Erfahrung im Bau präziser Extrusionsanlagen für ultradünne, spannungsarme Flachfolien mit höchster optischer Qualität. Unsere flexiblen Systeme geben Ihnen die Sicherheit, dass Ihre Folienlösung nicht nur funktioniert – sondern überzeugt.
Mit unserer Flachfolienanlage können Sie auch bei entsprechender Einstellung Platten bis zu 6 mm Stärke herstellen.
Technische Daten der Ausrüstung
Material | PC, PMMA, PET-A, -C, PET-G, PLA, PS, COC, PES, ETFE, FEP |
Walzenbreite | 1600 mm |
Anlagengeschwindigkeit | bis zu 40 m/min |

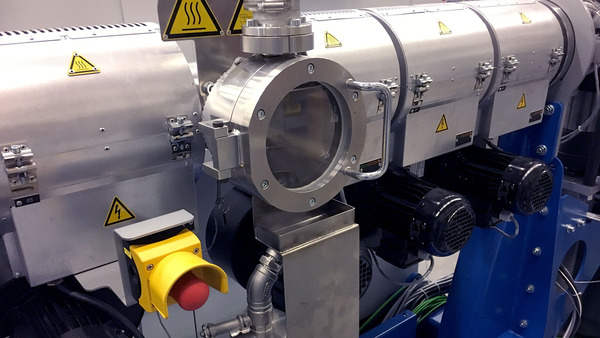

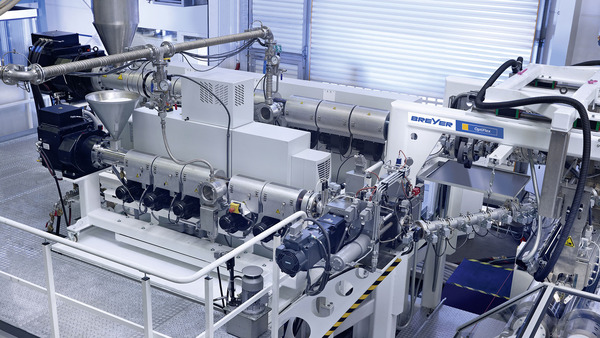

Extruder | BREYER Hochleistungsextruder ø 75mm x 36D, Drehzahlbereich bis 600 1/min, Schmelzenpumpe |
Schneckenauswahl | Verschiedene Entgasungsschnecken sowie Nicht- Entgasungs- und Barriereschnecken |
Coextruder | Zwei BREYER Coextruder ø 35x36D, mit Entgasung, Drehzalbereich bis 164 1/min, Entgasungsschnecke, Schmelzenpumpe mit 4,5 cm³/U |
Vakuumpumpe | Trockenläufer Vakuumpumpe mit Vorabscheidern, 60 mbar, 140 m³/h |
Breitschlitzdüsen | Foliendüse, Plattendüse, 3-Kanal-Düse, Breiten bis 600 - 1550 mm |

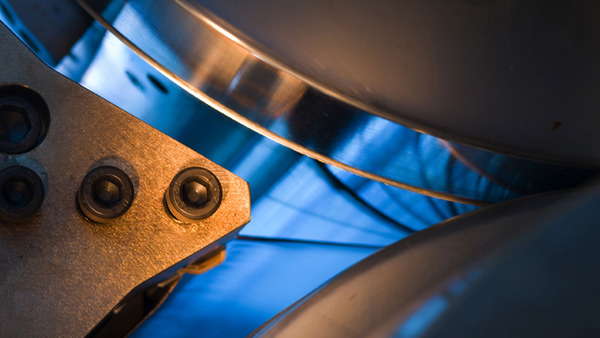

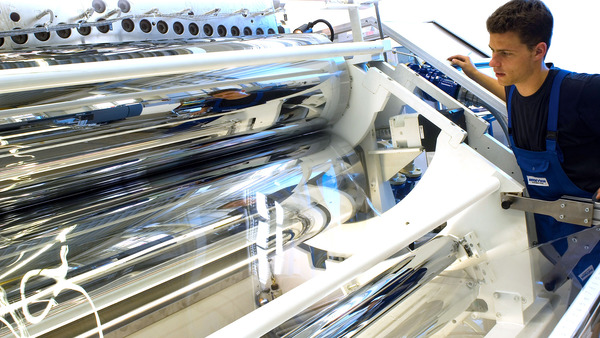

Glättmaschine | Horizontale Glättmaschine mit drei Vollkörperwalzen (350/450/450 mm, Oberfläche spiegelhochglanzpoliert), 3. Walze schwenkbar, servohydraulische Walzenspalteinstellung mit Abstands– und Druckregelung. |
Laminiereinrichtung | Für das Zuführen von Substraten in den 1. oder 2. Walzenspalt |
Zusätzliche Walzen | Zwei FSR Walzen ø 350 mm, Breite 1600 mm, Oberfläche verchromt, spiegelhochglanzpoliert 1x mattierte Walze ø 450 mm, Breite 1600 mm, Oberfläche verchromt, matt Ra=2 µm 1x gummierte Walze, ø 350 mm, Breite 1600 mm |

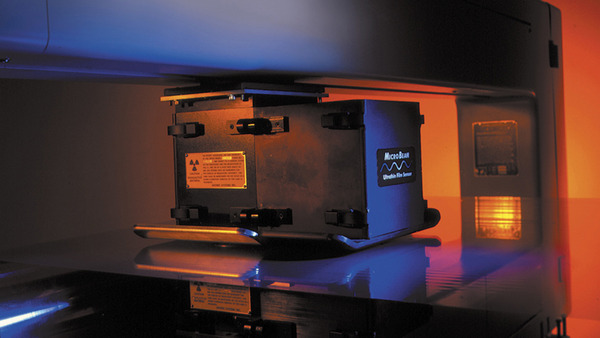

Dickenmesssystem | Fabrikat Thermofischer mit Krypton Strahler Kr 85 und Strontium Strahler Sr 95 |
Abzug | Abzugsmaschine mit 2 gummierten Walzen, Breite 1600 mm, ø 260 mm, gerader Durchlauf bzw. S-förmige Umschlingung |
Kaschierung | Schutzfolien Kaschiereinrichtung mit 4 Abwickelstellen, zugkraftgeregelte Magnetpulverbremsen, 3” Wickelwellen |
Schneiden | Randbeschnitteinrichtung mit 2 angetriebenen Kreismessern, Randstreifenwickler |
Wickelanlage | 2-Stellen Wickelanlage mit Wickelwendemachine und 30 m Speicher, Wickelbreite max. 1400 mm, Wickel ø max. 800 mm, 6“ Spannwellen, Wickelgeschwindigkeit max. 60 m/min |
Weitere Ausrüstung | Für die Extrusion von Platten bis zu 6 mm stehen eine Quertrennsäge, Quertrennschere sowie Sägen für den Randbeschnitt zur Verfügung
|
Beispielbilder
